電動機型號是便于使用、設計、制造等部門進行業務聯系和簡化技術文件中產品名稱、規格、型式等敘述而引用的一種代號。

常用電動機參數

1、電動機軸的中心高度尺寸系列如下：

電動機軸的中心高度如下（單位mm）： 36 、 40 、 45 、 50 、 56 、 63 、 71 、 89 、 90 、 100 、 112 、 132 、 150 、 180 、 200 、 225 、 250 、 280 、 315 、 355 、 400 、 450 、 500 、 560 、 630 、 710 、 800 、 900 、 1000 。

2、電動機軸的中心高度尺寸的誤差系列如下：

電動機軸的中心高度尺寸的誤差分別為：25 ~ 50mm范圍內的誤差是 －0.4mm ， 50 ~ 250mm范圍內的誤差是 －0.5mm ， 250~ 630mm范圍內的誤差是 －1.0mm ， 630~ 1000mm范圍內的誤差是 －1.0mm 。

3、電動機的安裝形式：

電動機的安裝形式有兩種：立式（B）與 臥式（V）。

4、電動機的結構形式：

電動機的常用結構形式有以下幾種：

1：B3型（端蓋式軸承有兩個，機座有地腳，端蓋上無凸緣，地腳安裝。）

        2：B6型、B7型、B8型 （端蓋式軸承有兩個，機座有地腳，分別安裝在墻上或天花板上。）

5、電動機的防護等級：

電動機的防護等級分為防接觸的防護等級和防水的防護等級。 IP23 ：表示防止大于12mm的固體進入，且防淋水的電動機。 IP44 ：表示防止大于1mm的固體進入，且防濺水水的電動機。

6、交流電動機的類型分類：

按照電動機的轉子繞組形式分為籠型和繞線型 。

按照電動機的尺寸分為大型電動機、中型電動機、小型電動機 。 按照電動機的防護形式分為開啟式、防護式、封閉式 。

7、交流電動機的鐵芯長度代號：

S — 代表短機座 M — 代表中機座 L — 代表長機座

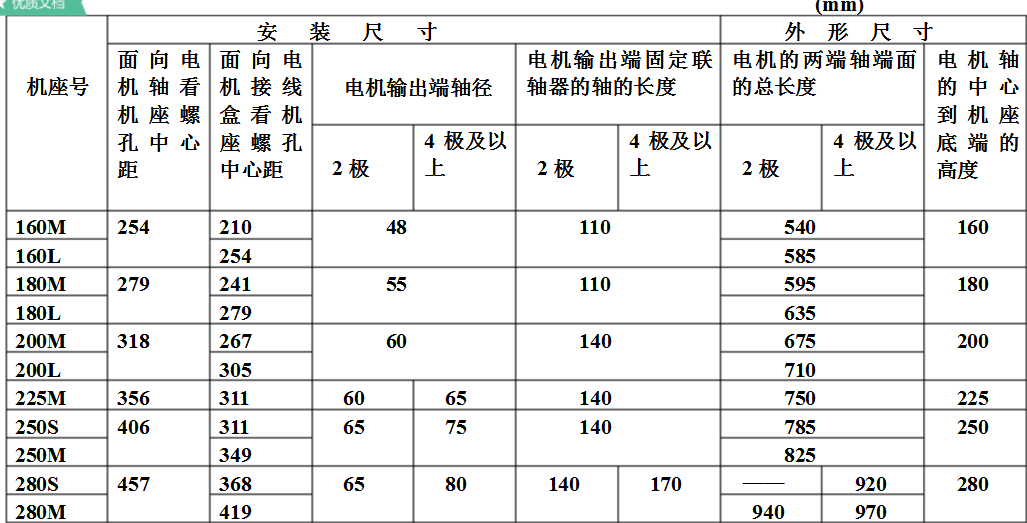

8、B3、B6、B7、B8、V6三相異步電動機的安裝尺寸和外形尺寸如下表：

電動機型號組成及含義

由電機類型代號、電機特點代號、設計序號和勵磁方式代號等四個小節順序組成。

1、 類型代號是表征電機的各種類型而采用的漢語拼音字母。

比如：異步電動機 Y 同步電動機 T

同步發電機 TF 直流電動機 Z

直流發電機 ZF

2、特點代號是表征電機的性能、結構或用途，也采用漢語拼音字母表示。

比如：隔爆型用B表示 YB軸流通風機上用 YT

電磁制動式 YEJ變頻調速式 YVP

變極多速式 YD 起重機用 YZD等。

3、設計序號是指電機產品設計的順序，用阿拉伯?dāng)?shù)字表示。對于第一次設計的產品不標注設計序號，對系列產品所派生的產品按設計的順序標注。比如：Y2 YB2

4、勵磁方式代號分別用字母表示，S表示三次諧波，J表示晶閘管，X表示相復勵磁。

如：Y2-- 160 M1 – 8

Y：機型，表示異步電動機;

2：設計序號，“2”表示第一次基礎上改進設計的產品;

160：中心高，是軸中心到機座平面高度;

M1：機座長度規格，M是中型，其中腳注“2”是M型鐵心的第二種規格，而“2”型比“1”型鐵心長。

8：極數，“8”是指8極電動機。

如：Y 630—10 /1180

Y表示異步電動機;

630表示功率630KW;

10極、定子鐵心外徑1180MM。

規格代號主要用中心高、機座長度、鐵心長度、極數來表示

1、中心高指由電機軸心到機座底角面的高度;根據中心高的不同可以將電機分為大型、中型、小型和微型四種，其中中心高

H在45mm~71mm的屬于微型電動機;

H在80mm~315mm的屬于小型電動機;

H在355mm~630mm的屬于中型電動機;

H在630mm以上屬于大型電動機。

2、機座長度用國際通用字母表示：S——短機座

M——中機座

L——長機座

3、鐵心長度用阿拉伯?dāng)?shù)字1、2、3、4、、、由長至短分別表示。

4、極數分2極、4極、6極、8極等。

特殊環境代號有如下規定：

特殊環境代號

“高”原用G

船（“海”）用H

戶“外”用W

化工防“腐”用F

熱帶用T

濕熱帶用TH

干熱帶用TA

補充代號僅適用于有補充要求的電機

舉例說明：產品型號為YB2-132S-4 H的電動機各代號的含義為：

Y： 產品類型代號，表示異步電動機;

B： 產品特點代號，表示隔爆型;

2： 產品設計序號，表示第二次設計;

132：電機中心高，表示軸心到地面的距離為132毫米;

S： 電機機座長度，表示為短機座;

4： 極數，表示4極電機;

H： 特殊環境代號，表示船用電機。

通過以上對電動機型號詳細的介紹，相信我們以后看到產品型號，就能知道該電機的類型、特點、設計序號、電機的規格以及它所使用的環境等信息。
